Весы бункерные МВБ
Назначение
Весы бункерные, автоматические, дискретного действия для суммарного учета , типа МВБ, предназначены для суммарного учета сыпучего продукта, поступающего непрерывным потоком, путем взвешивания отдельных порций продукта и суммирования результатов взвешивания.

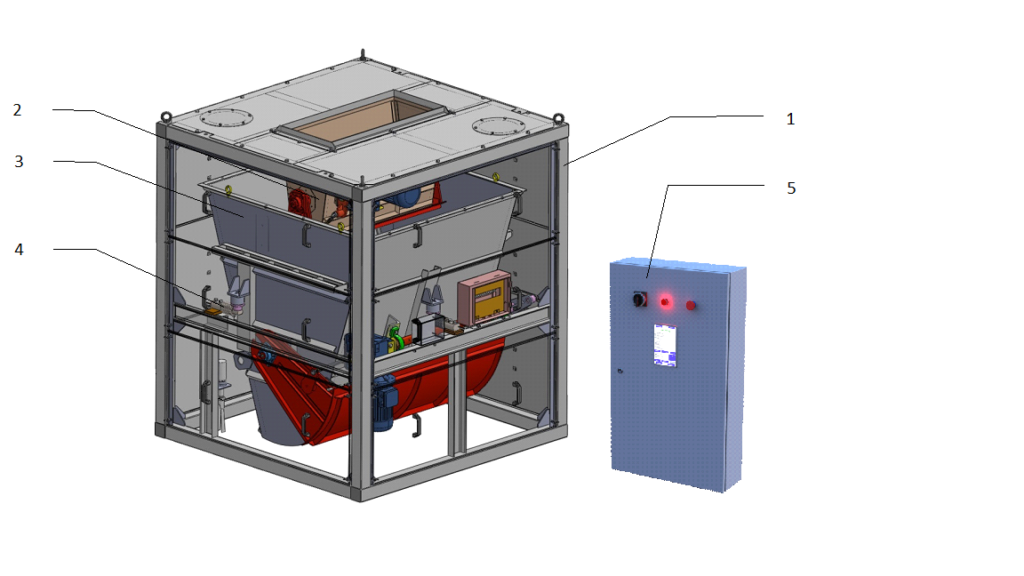

Состав
- Рама со съемными защитными панелями;
- Верхняя отсекающая задвижка ;
- Весовой бункер с нижней отсекающей задвижкой;
- Тензодатчики с узлами встройки;
- Шкаф управления ;
- Комплект кабельной продукции
Технические характеристики весов указаны в разделе Документация/ Весы бункерные МВБ
Порядок работы
В исходном положении верхняя задвижка открыта, нижняя задвижка закрыта. Весы включены и прогреты в течении 10 мин. Продукт поступает в весовой бункер и по достижению заданной в весах настройки, верхняя задвижка закрывается, происходит успокоение весоизмерительной системы, измерение веса продукта в бункере, суммирование измеренного веса с показаниями накопительного счетчика весов с нарастающим итогом. Далее, по команде весового индикатора, открывается нижняя задвижка, и продукт высыпается из весового бункера. Нижняя задвижка закрывается, происходит измерение веса пустого бункера. Верхняя задвижка открывается, цикл работы повторяется вновь. Таким образом, происходит измерение веса продукта, прошедшего через весы.
Варианты работы весов в автоматическом режиме:
- Перевешивание продукта. При работе весов в режиме перевешивания продукта, весы работают автоматически до тех пор, пока не закончится продукт. Оператор может прервать автоматическую работу весов, по необходимости. Этот режим используется, когда требуется переместить весь продукт из одного места в другое, независимо от его количества.
- Отгрузка. В режиме отгрузки оператор задает финальный вес отгружаемой продукции, по достижении которого весы останавливаются самостоятельно. Этот режим используется для отгрузки продукции на авто и ж/д транспорт.
- Поддержание заданной производительности. При работе весов в режиме поддержания заданной производительности, весы, после набора очередной дозы приостанавливаются на время, необходимое для обеспечения заданной производительности. Этот режим может выбираться при задании необходимой производительности
Комплектация
В основную комплектацию поставки весов с выносным шкафом управления входит:
- Весы бункерные МВБ – ХХХХ-Э
- Эксплуатационная документация
- Шкаф управления весами ШУ
- Кабельная продукция.
В дополнительную комплектацию весов входит:
- Площадка для установки весов
- Рама подвесового бункера
- Подвесовой бункер
- Датчик подпора весов
- Надвесовой бункер
Общий вид весов, габаритные и массовые характеристики указаны в разделе Документация/ Весы бункерные МВБ
В разделе документация размещены файлы весов МВБ -500, МВБ-1000, МВБ-1500 и дополнительного оборудования в форматах *.jpg, *.pdf, *.dwg, *.step для использования при проектировании объектов.
